真空熔煉爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當?shù)恼婵障到y(tǒng)，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。其熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。 　　真空熔煉爐有以下幾種結構： 　　1.鐘罩式結構 　　這種結構的真空缺座落在爐底上，整個爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構 　　這種結構不僅真空罐內部被抽成真空，而且真空罐外部的爐體部分也被抽成真空。這樣，就可以減少真空鑲承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。 　　在使用時還要注意，真空罐是真空甩帶爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下?lián)]發。

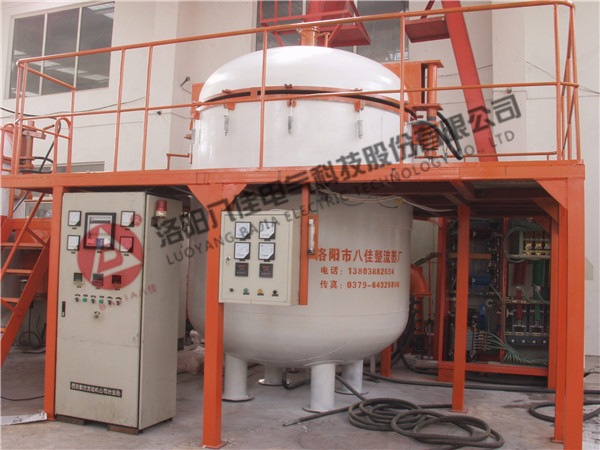

　　真空速凝爐是生產合金(永磁材料)的專用設備，是先進鑄片工藝取代傳動鑄錠工藝的理想替代設備。是利用真空感應熔煉法，把坩堝封閉在真空室中，利用電磁感應產生的渦流作為熱源，在真空或惰性氣體狀態下把合金(或是導電材料)原料進行脫氣、熔化處理，通過坩堝傾爐系統澆鑄，經過中間包在水冷輥上急速凝固后形成薄片，再在水冷盤上進行慢速降溫，在撥鑿的攪拌下，把合金降到30℃左右，形成大不薄厚均勻的合金薄片的一種熔煉設備。 　　熱處理工藝一般包括：加熱、保溫、冷卻三個過程，有時只有加熱與冷卻兩個過程。這些過程都是真空速凝爐熱處理工藝的互相銜接，不可間斷。 　　加熱是熱處理中重要工序之一，真空速凝爐對金屬熱處理的加熱方法很多，早期是采用木炭和煤作為熱源，進而使用液體與氣體燃料。電加熱易于控制，且無環境污染;利用這些熱源可以的直接加熱，也可以通過熔融的鹽或是金屬，以至浮動粒子進行間接加熱。 　　此外，加熱溫度是熱處理工藝的重要工藝參數之一，選擇和控制加熱溫度是保證真空燒結爐熱處理質量的主要問題;加熱溫度隨被處理的金屬材料和熱處理的目的不同而異，但一般都是加熱到相變溫度以上，以獲得高溫組織。
