連續石墨化爐（Continuous Graphitization Furnace）是用于將碳材料進行石墨化處理的設備，下面是它的結構和工作原理：　　連續石墨化爐結構：　　1.進料裝置：用于將原始碳材料輸送至石墨化爐內部。　　2.加熱區域：由多個加熱段組成，每個段都有獨立的加熱源。在這里，原始碳材料逐漸升溫到石墨化所需的高溫。　　3.反應區域：碳材料在此區域內經歷石墨化反應，轉變?yōu)槭Y(jié)構。　　4.冷卻區域：用于冷卻已石墨化的材料，使其達到適當?shù)臏囟取！　∵B續石墨化爐工作原理：　　1.進料：原始碳材料通過進料裝置輸入石墨化爐。可以使用不同形式的碳材料，如石油焦、炭黑等。　　2.加熱：進入加熱區域后，碳材料會通過多個加熱段分段加熱，并逐漸升溫。每個加熱段都有獨立的加熱源，例如電阻加熱器或電磁感應加熱。　　3.石墨化反應：當材料達到石墨化溫度時，在反應區域內進行石墨化反應。石墨化是一種晶體結構轉變的過程，通過高溫作用下的結晶重組，將碳材料中的非晶態碳轉變?yōu)槭Y(jié)構。　　4.冷卻：石墨化的材料經過反應區域后進入冷卻區域，在適當?shù)臏囟认逻M行冷卻，以穩定石墨結構。　　5.產出：石墨化后的材料終從石墨化爐中輸出，并可進行進一步的處理和加工。　　連續石墨化爐通過分段加熱和連續的輸送方式，使碳材料能夠連續進行石墨化處理，提高了生產效率和產品質量。具體的石墨化參數和操作條件可以根據不同的材料和工藝要求進行調整。

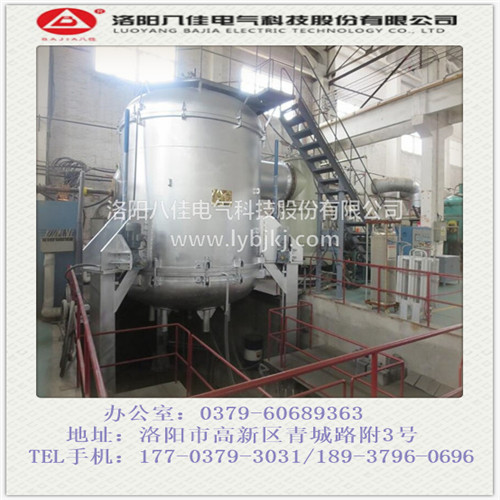

　　真空熔煉爐的兩種結構介紹 　　真空熔煉爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當?shù)恼婵障到y(tǒng)，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。其熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。 　　真空熔煉爐有以下幾種結構： 　　1.鐘罩式結構 　　這種結構的真空缺座落在爐底上，整個真空熔煉爐爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構 　　這種結構不僅真空罐內部被抽成真空，而且真空罐外部的真空熔煉爐爐體部分也被抽成真空。這樣，就可以減少真空鑲承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。 　　在使用時還要注意，真空罐是真空甩帶爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下?lián)]發。
