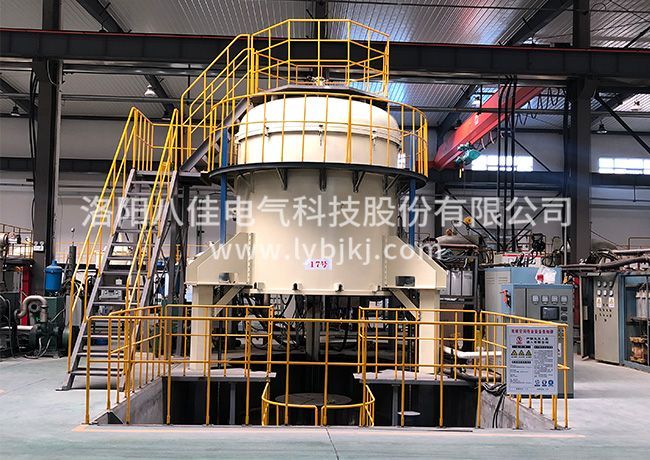

真空燒結爐的主要原理及工作流程　　真空燒結爐是一種用于高溫、高真空條件下對金屬、合金等材料進行燒結的設備。其主要原理包括以下幾個方面：　　1.真空環境：真空燒結爐中的真空系統可以將爐腔內的氣體排出，并保持低壓的真空環境，避免材料在高溫下與氧、水等氣體發生反應，從而保證燒結過程的穩定性和材料的質量。　　2.加熱系統：真空燒結爐通常采用電阻加熱器或感應加熱器，通過向爐腔內輸送電能，將材料加熱到高溫，從而促進材料的結晶和致密化。　　3.材料處理：經過加熱后，材料開始燒結，在高溫高真空條件下發生固相擴散、液相擴散及表面擴散等多種物理和化學反應，使得材料顆粒之間產生結合力，形成致密的塊狀材料。　　4.冷卻系統：燒結完成后，需要將燒結塊逐漸冷卻至室溫，以避免因快速冷卻導致材料的應力和變形。真空燒結爐通常配備了水冷系統、溫度控制系統等設備，以實現有效的冷卻。　　真空燒結爐通過控制真空環境、加熱系統、材料處理和冷卻系統等多個方面，實現對金屬、合金等材料的高溫、高真空下的燒結加工，并得到高質量、高強度、高耐磨等性能的塊狀材料。

　　根據真空系統的使用目的而決定所需的真空度和抽氣時間，然后選擇合適的真空泵。真空燒結爐廠家介紹不同真空范圍內的抽氣時間計算。 　　1、大氣壓-低真空領域的抽氣時間計算 　　這里所指的低真空領域，是指真空度在100 KPa至0.2 KPa，低真空領域真空腔體和泵的連接管內，氣體分子是黏性流時，抽氣時間可以通過初期壓強p1、到達壓強p2、抽氣速度S和容積V(含配管)來計算。 　　 　　式中　p1———初期壓強(大氣壓)[Pa]; 　　p2———到達壓強[Pa]; 　　t———抽氣時間[min]; 　　V———容積[L]; 　　Se———實際抽氣速度[L/min]。 　　真空燒結爐廠家提醒用戶，考慮到導管和閥門的瓶頸效應，實際抽氣速度大致可以估算為理論抽氣速度的80%。 　　2、中真空領域的抽氣時間計算 　　這里所指的高真空至超高真空領域，是指真空度在200 Pa 至 0.2Pa之間，中真空領域?qū)Ч軆?nèi)的氣體分子，處于黏性流和分子流的中間狀態，不能單純地像低真空或下面第三章節講解的高真空那樣簡單地計算。一般情況下，通過兩種方式分別計算抽氣時間，然后取計算值較大的結果。 　　真空抽氣要考慮的要素： 　　(1)到達真空度; 　　(2)抽氣速度; 　　(3)導通率; 　　(4)實際抽氣速度; 　　(5)氣體放出率; 　　(6)漏率。 　　3、高真空-超高真空領域的抽氣時間計算 　　在此，八佳真空燒結爐的技術人員表示，這里所指的高真空至超高真空領域，是指真空度在0.2Pa以下，對于高真空領域，要充分考慮容器壁以及容器內物體的氣體放出，因此，抽氣時間和抽氣速度的計算方法和低真空領域不同。 　　 　　式中　p(t)———到達壓強; 　　Se———實際抽氣速度; 　　Ql———腔體漏氣量; 　　Qg(t)———腔體內部放出氣體量; 　　p0———初期壓強。 　　氣體的放出量Qg(t)隨著時間t而減少。計算開始時，假定一個抽氣時間，根據當時的放氣量來求得到達的真空度。如果計算結果p(t)和所需的真空度不一致，則重新假定時間，根據新假設時間的氣體放出量再次計算。不斷重復，終讓p(t)在所需的真空范圍內。 　　真空燒結爐廠家的技術人員表示，高真空領域的抽氣時間計算遠比低真空領域復雜。真空腔體的內表面經過酒精清洗和150～200℃烘烤處理的兩種情況下，后者的氣體放出會減少10%左右，因此使用同樣的抽氣泵所能到達的真空度也會更高一些。 　　真空腔體內的部件形狀和材質也極大地影響到達的真空度和抽氣時間。如果使用了樹脂類材料，則到達的真空度會比單純考慮金屬表面的氣體放出要差2～3個數量級。內部使用螺釘時，螺紋部殘留的氣體隨著抽氣時間緩慢放出。為了加速真空燒結爐螺紋部的氣體放出，要在螺釘中心穿孔，或在螺紋側面開一個出氣孔。因此，內部構造越復雜，影響真空的因素就越多，要獲得高真空，設計上就更需要經驗。
